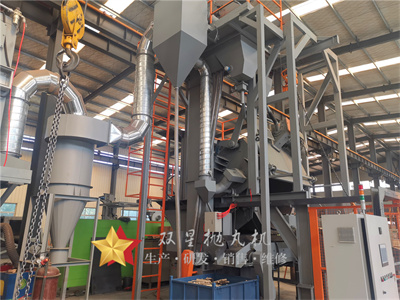

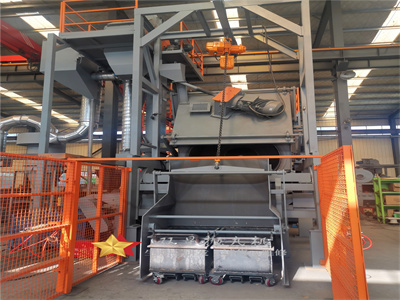

凯发国际 CND傾斜式滾筒拋丸機

CND 傾斜式滾筒拋丸機，是我公司較新研制開發的標準系列的清理設備。本機可用來清理易翻轉跌落的工件和不易撞碎的非脆性零件及型芯不深的鑄造件。

原理與結構

本機由搖籃滾筒、滾筒翻轉機構、筒蓋、彈丸循環系統、拋丸器、上料機構、液壓系統及電氣構成。搖籃滾筒搖籃滾筒由以下部件構成：

清理室體

由兩側厚鋼板通過中間方管鋼聯結成室體。主要用來承載滾筒體和驅動裝置。聯結油缸動作實現滾筒清理過程中上下搖動，使工件被充分攪拌清理。

滾筒體

外由鋼板焊接成錐桶裝，中部有滾帶，內襯耐磨聚氨酯護板，耐磨板上有翻轉工件的凸筋，底部開有很多小孔，彈丸及清理掉的氧化皮、砂子、毛邊等均通過此小孔漏出后被提升分離。

滾筒驅動

滾筒中部有兩個掛膠托輪支撐，后部是自轉中心，由調心軸承支撐。托輪由減速機驅動，帶動滾筒旋轉。

密封罩

滾筒開孔處密封罩整個包裹，防止彈丸飛濺并且回收彈丸及清理掉的氧化皮、砂子、毛邊等，以便分離再利用。2.滾筒翻轉機構整個機構由液壓系統控制。通過油缸的動作實現筒蓋的開啟、關閉和筒體清理過程中的上下搖動。
